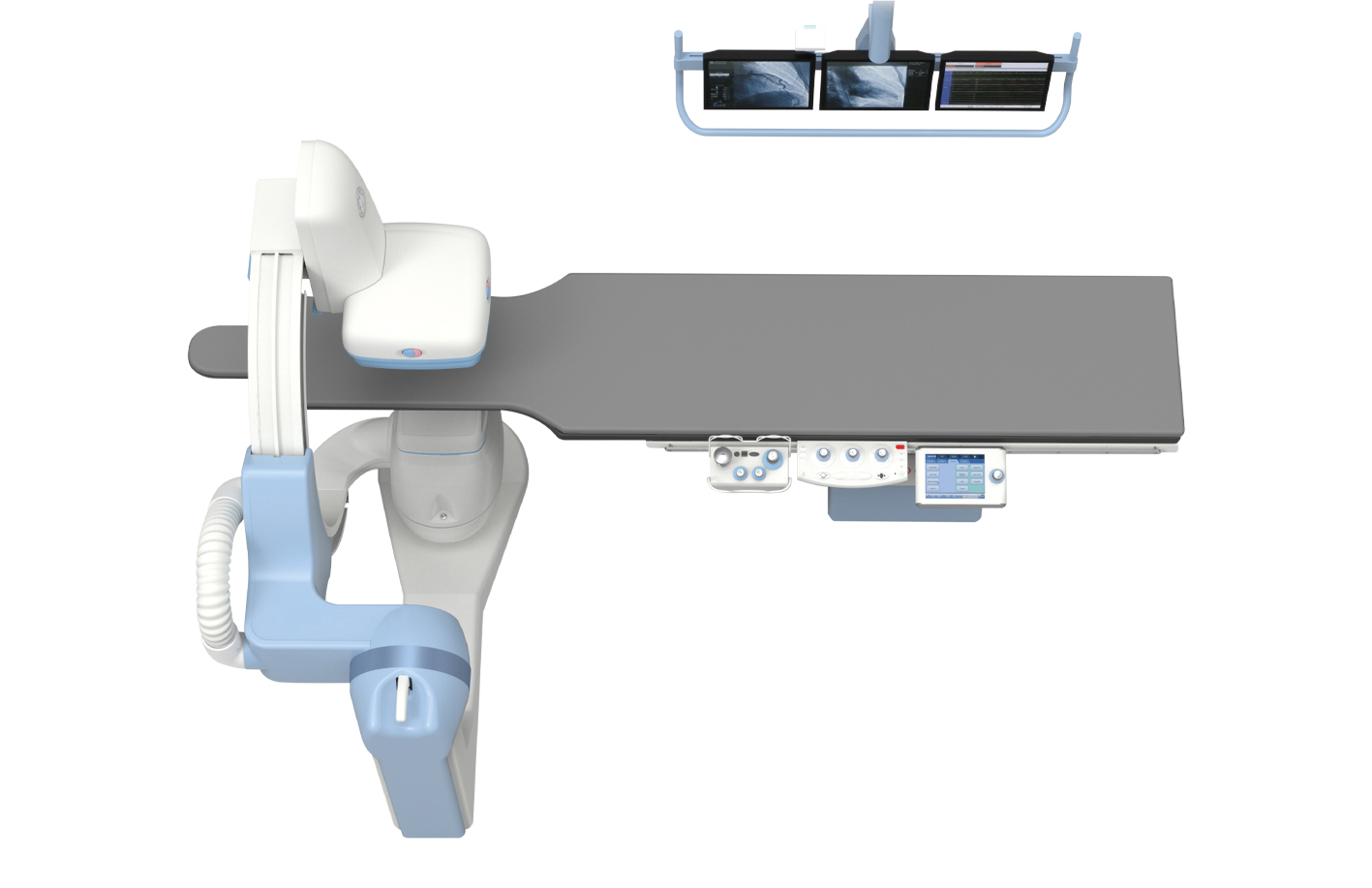

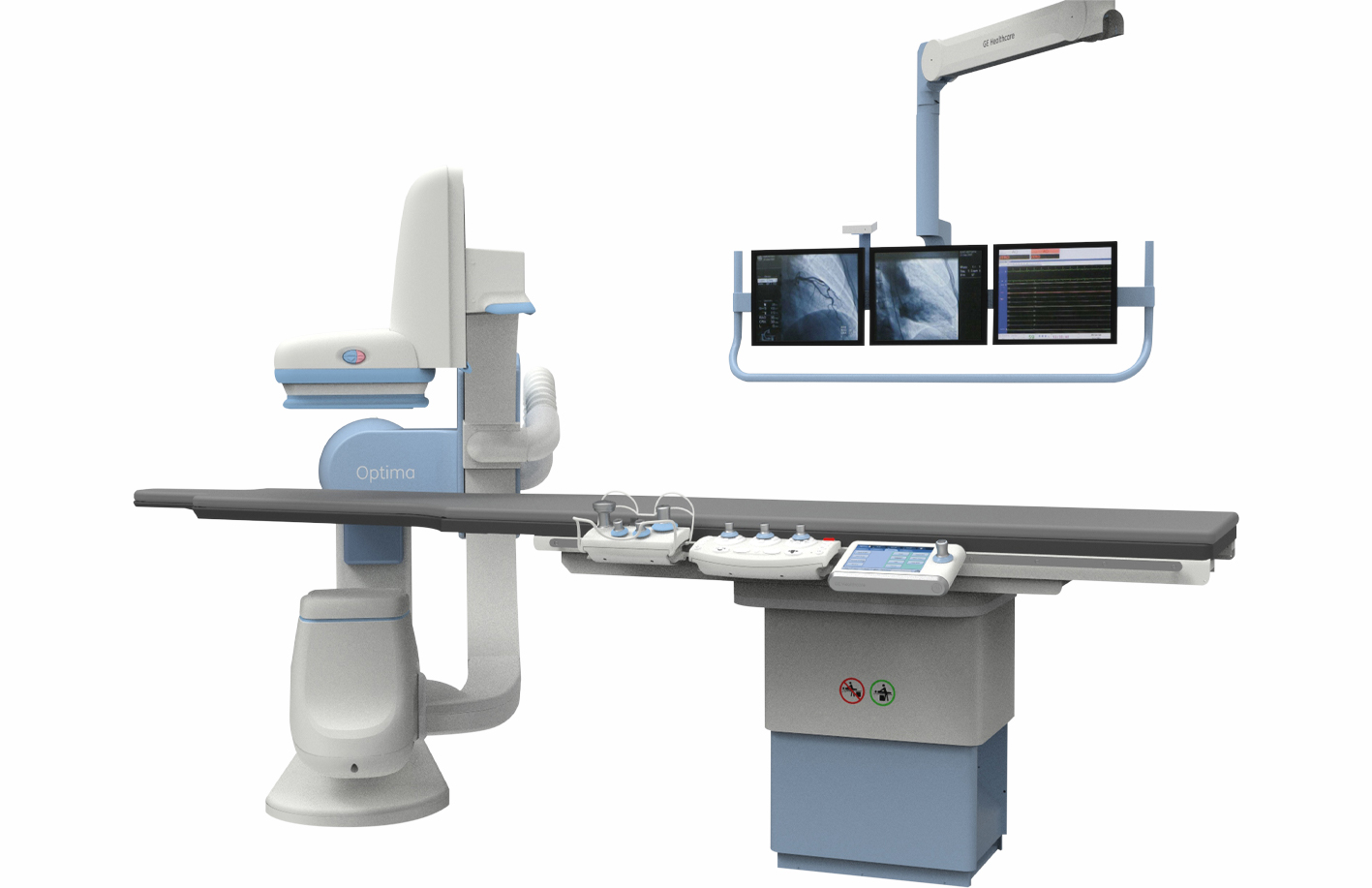

Optima IGS 330
Заказать звонок
Optima IGS 330 построен на основе проверенной и проверенной технологии GE. Это дает вам возможность свободно маневрировать и получать клинические изображения с уровнем детализации, выбранным вами для каждой процедуры.
Доверенная технология обработки изображений
GE разрабатывает весь свой портфель интервенционных систем с нуля с помощью той же проверенной и проверенной цепочки обработки изображений, что и GE, оптимизированной для обеспечения необходимой четкости изображения, помогая при этом поддерживать дозу как можно ниже. Запатентованный детектор плоских панелей для ангиографии предлагает детективную квантовую эффективность (DQE) среди самых высоких в отрасли.
С помощью Smart Nav легко перемещайтесь по меню, отображаемому на контрольном мониторе рядом с живым изображением, и используйте явные значки для просмотра основных приложений и функций.
Правильный инструмент для каждого клинического случая
Системы Optima предоставляют отличную информацию для принятия клинических решений. Они достаточно гибки, чтобы их можно было легко менять, когда это требуется в соответствии с вашими процедурными требованиями.
Большой выбор возможностей визуализации
Optima IGS 330 предлагает широкий спектр возможностей получения изображений, необходимых для принятия правильных клинических решений. Например, Blended Roadmap - это быстрое, простое и потенциально экономящее дозы и контрастное дорожное приложение, которое позволяет накладывать любое изображение с цифровой субтитровой ангиографией (DSA) с помощью 2D-флюороскопии, помогая вам наблюдать за продвижением проводников и устройств через сосуды. Кроме того, настройка дозы IQ обеспечивает различное качество изображения и стратегии дозирования для различных клинических протоколов рентгеноскопии и регистрации данных. Вы просто выбираете протокол, который лучше всего подходит для процедуры.
Основные компоненты:
С-дуга
Пульт управления
Шкаф С1
Шкаф С2
Стол Omega IV, стол Omega V
Высоковольтный рентгеновский генератор
Рентгеновская трубка
Коллиматор
Цифровой детектор
Система управления столом (TSSC)
Подвеска для мониторов
Педальный переключатель
Дополнительные принадлежности (опора для рук, подставка для рук, ремни)
Радиационный экран, устанавливаемый на потолок или на стол (клиент может приобрести экраны в зависимости от своих потребностей)
Гентри и С-дуга:
L-arm вращается по вертикальной оси +/- 100° (+/- 95° предел механического перемещения от электропривода)
Допустимый сдвиг С-дуги (по оси поворота) -117°/+105° RAO/LAO.
Допустимое вращение С-аrm 50° в головной части и 45° в хвостовой части системы обработки изображений.
Допустимое комбинированное перемещение С-arm и L-arm +/- 55° в головной и хвостовой частях.
Глубина С-дуги (offset arm throat depth) 107 см (42") при L-arm = 0° достаточна для охвата бедренной части для большинства пациентов.
Скорость вращения С-дуги Offset (no оси) и С-дуги: 0-15° в секунду; в режиме ротационной ангиографии 20-40° в секунду.
Скорость вращения L-arm: 10° в секунду.
При полностью механизированном SID (8,9 см/сек).
Диапазон SID от 89 см до 119 см для системы Optima IGS 330. Длина перемещения З0 см.
Расстояние от фокусного пятна рентгеновской трубки до изоцентра 72 см.
Расстояние от изоцентра до пола 107 см.
Рентгеновская трубка Performix 160A
Фокусные пятна
1.0, 0.6 и 0.3 мм (предустановленные).
Импульсная флюороскопия с отсеивающим растром.
Теплоемкость анода 3.7 МТЕ.
Теплоемкость трубки 5.14 МДж (6.9 МТЕ).
Непрерывный теплоотвод через кожух 3200 Вт;
Пиковая мощность 4500 Вт в течение максимум 10 минут.
Система водяного охлаждения с использованием внешнего чиллера
Стол Omega V:
Основание стола: 61 см x 52 см (24 дюйма х 20.5 дюйма);
Длина: 333 см (131 дюйма); ширина: 46 см (18 дюймов) в области туловища пациента;
Продольное движение: 170 см (67 дюймов);
Поперечное движение: ± 14 см (± 5.5 дюймов);
Вертикальное движение: 30 см (12 дюймов);
Вертикальное движение от уровня пола: от 78 см (30.7 дюймов) до 108 см (42.7 дюймов);
Скорость вертикального движения: 2.5 см/сек (1 дюймов/сек).
Дека стола поддерживает максимальный вес пациента с массой 204 кг (450 фунтов), 40 кг (88 фунтов) вес дополнительных принадлежностей для рельсов с каждой стороны стола и 20 кг (44 фунта) вес дополнительных принадлежностей для опциональных рельсов в ножном конце стола.
Цифровая плоскопанельная система получения изображений Revolution размером 30 см.
Полностью цифровая система получения изображений.
Фотодиодная матрица из аморфного кремния.
Сцинтиллятор из иодида цезия.
Активная область 30 см x 30 см.
Размер пикселя 200 мкм.
DQE 84%
Мощность генератора в основном контактном режиме
Первичный контактный режим представляет собой прерывный режим, при котором рентгеновские импульсы вырабатываются благодаря пульсации напряжения.
Пиковая мощность: 100 кВт
Диапазон кВ: 3,2 кВт в среднем
Диапазон мА: от 10 мА до 1000 мА
Мощность генератора в сетевом режиме
Пиковая мощность: 45 кВт
Диапазон кВ: 60 кВ до 120 кВ
Диапазон мА: от 1 мА до 400 мА
